Peugeot Citroën DiagBox 9.186 — установка программы для диагностики, кодирования и сервисных функций

Peugeot Citroën DiagBox 9.186 — специализированная диагностическая программа для автомобилей Peugeot, Citroën и DS Automobiles. Она используется для работы с электронными блоками автомобиля: чтения и удаления ошибок, просмотра параметров, проведения тестов исполнительных механизмов, выполнения сервисных процедур, адаптаций и доступных операций конфигурации.

DiagBox объединяет диагностическую среду PSA для автомобилей разных поколений. Для более старых Peugeot и Citroën в составе диагностической экосистемы используются Peugeot Planet 2000 (PP2000) и Lexia, а для более новых поколений — непосредственно DiagBox.

Версия 9.186 представляет интерес для СТО, автоэлектриков, диагностов и владельцев автомобилей Peugeot, Citroën и DS, которым необходима специализированная программа PSA/Stellantis с существенно более глубоким доступом к электронным системам, чем у обычного универсального OBD-сканера.

Основные возможности Peugeot Citroën DiagBox 9.186

Набор доступных операций зависит от конкретной модели, года выпуска, электронного блока и уровня доступа. Для поддерживаемых автомобилей DiagBox может использоваться для:

• идентификации автомобиля;
• глобального тестирования электронных блоков;
• чтения диагностических кодов неисправностей DTC;
• удаления сохраненных ошибок;
• просмотра идентификационных данных ECU;
• просмотра текущих параметров и состояний;
• проверки датчиков и сигналов;
• тестирования исполнительных механизмов;
• выполнения поддерживаемых адаптаций;
• инициализации и обучения отдельных компонентов;
• выполнения сервисных процедур;
• конфигурации поддерживаемых электронных блоков;
• телекодирования там, где оно доступно для конкретного автомобиля и выбранного режима работы;
• диагностики электронных систем Peugeot, Citroën и DS.

Глобальная диагностика автомобиля

Одна из основных возможностей DiagBox — комплексное сканирование электронных систем автомобиля.

Вместо проверки только двигателя через стандартный OBD программа может опрашивать поддерживаемые блоки конкретного Peugeot или Citroën и показывать состояние электронных систем автомобиля.

В зависимости от комплектации автомобиля это могут быть:

• ECU двигателя;
• автоматическая или роботизированная коробка передач;
• ABS / ESP;
• Airbag / SRS;
• BSI;
• панель приборов;
• климатическая система;
• электроусилитель рулевого управления;
• электронный стояночный тормоз;
• парктроники;
• мультимедийная система;
• дверные модули;
• системы комфорта;
• другие электронные блоки, установленные на конкретном автомобиле.

Чтение и удаление ошибок DTC

DiagBox позволяет читать диагностические коды непосредственно из поддерживаемых электронных блоков PSA.

Специалист получает не только стандартные ошибки двигателя, доступные обычному OBD-сканеру, но и неисправности других систем автомобиля.

После устранения причины неисправности сохраненные DTC можно удалить и повторно выполнить диагностику.

Удаление ошибки само по себе не устраняет неисправность. Если причина остается активной, соответствующий код может появиться снова.

Live Data — просмотр текущих параметров

Для поддерживаемых ECU DiagBox позволяет просматривать фактические параметры работы системы в реальном времени.

В зависимости от блока это могут быть:

• обороты двигателя;
• температуры;
• давление топлива;
• давление наддува;
• показания датчиков;
• напряжение питания;
• состояния педалей и переключателей;
• параметры системы впрыска;
• параметры автоматической коробки передач;
• состояние систем ABS/ESP;
• параметры DPF;
• состояния различных исполнительных механизмов;
• другие значения, которые предоставляет конкретный ECU.

Просмотр параметров особенно полезен при поиске неисправностей, которые невозможно определить только по коду DTC.

Тесты исполнительных механизмов

DiagBox позволяет запускать предусмотренные производителем тесты отдельных компонентов.

В зависимости от автомобиля и ECU могут быть доступны проверки:

• вентиляторов охлаждения;
• реле;
• клапанов;
• форсунок;
• насосов;
• дроссельных механизмов;
• элементов климатической системы;
• светового оборудования;
• замков;
• других исполнительных механизмов.

Конкретный список тестов определяется автомобилем и выбранным электронным блоком.

Сервисные функции и адаптации

DiagBox используется не только для чтения ошибок. Для поддерживаемых автомобилей программа предоставляет различные сервисные процедуры, необходимые после обслуживания или ремонта.

В зависимости от модели могут быть доступны:

• сброс сервисных интервалов;
• процедуры после замены отдельных компонентов;
• инициализация и обучение поддерживаемых узлов;
• адаптация отдельных систем;
• процедуры обслуживания тормозной системы;
• операции, связанные с DPF;
• обслуживание отдельных систем двигателя;
• калибровки и инициализации, предусмотренные конкретным ECU.

Нельзя гарантировать наличие каждой перечисленной функции для любого Peugeot или Citroën — доступные процедуры определяются конкретной моделью, годом и электронным блоком.

Телекодирование и конфигурация электронных блоков

Для соответствующих поколений автомобилей DiagBox используется для работы с конфигурацией электронных блоков.

Особенно востребована работа с BSI — центральным кузовным электронным блоком многих автомобилей Peugeot и Citroën.

В зависимости от автомобиля и доступного режима работы могут выполняться:

• просмотр конфигурации блока;
• изменение поддерживаемых параметров конфигурации;
• настройка установленного оборудования;
• конфигурация отдельных функций комфорта;
• процедуры после замены поддерживаемых электронных компонентов;
• ручное или автоматизированное телекодирование там, где оно предусмотрено.

При этом важно учитывать различие между офлайн-функциями установленной версии DiagBox и операциями, которые требуют подключения к серверам производителя.

Офлайн и онлайн-функции DiagBox

DiagBox 9.186 позволяет выполнять большое количество диагностических операций локально, но не все функции современной дилерской системы доступны полностью офлайн.

Для некоторых операций на определенных автомобилях могут потребоваться:

• подключение к интернету;
• учетная запись и авторизация;
• доступ к сервисам Stellantis;
• соответствующие права пользователя;
• онлайн-телекодирование;
• доступ к серверным данным или программным пакетам.

Поэтому наличие установленного DiagBox 9.186 не означает автоматического получения полного дилерского онлайн-доступа.

Программирование электронных блоков

В экосистеме DiagBox предусмотрены процедуры загрузки программного обеспечения и программирования определенных электронных блоков, однако такие операции необходимо отличать от обычной офлайн-диагностики.

Для программирования могут потребоваться серверный доступ, соответствующие права, необходимое программное обеспечение для конкретного ECU и стабильное подключение к автомобилю.

DiagBox 9.186 не следует позиционировать как автономный офлайн-программатор, который позволяет без дополнительного доступа прошивать любой ECU Peugeot или Citroën.

Peugeot Planet 2000 и Lexia для старых автомобилей

DiagBox охватывает автомобили PSA разных поколений. Для ряда старых моделей используются диагностические компоненты предыдущего поколения:

• PP2000 / Peugeot Planet 2000 — для соответствующих автомобилей Peugeot;
• Lexia — для соответствующих автомобилей Citroën.

Это особенно важно для специалистов, которые работают не только с современными автомобилями, но и с Peugeot 206, 307, 406, 407, Citroën C2, C3, C4, C5, Berlingo и другими распространенными моделями предыдущих поколений.

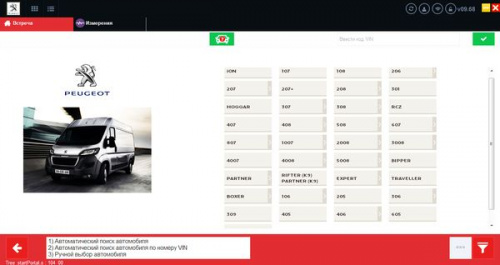

Поддерживаемые автомобили Peugeot

DiagBox применяется для диагностики большого количества легковых и коммерческих автомобилей Peugeot разных поколений.

Популярные легковые модели Peugeot:

• Peugeot 106;
• Peugeot 107;
• Peugeot 108;
• Peugeot 206 / 206+;
• Peugeot 207;
• Peugeot 208;
• Peugeot 301;
• Peugeot 306;
• Peugeot 307;
• Peugeot 308;
• Peugeot 406;
• Peugeot 407;
• Peugeot 408;
• Peugeot 508;
• Peugeot 607;
• Peugeot RCZ.

Кроссоверы и семейные модели Peugeot:

• Peugeot 2008;
• Peugeot 3008;
• Peugeot 4007;
• Peugeot 4008;
• Peugeot 5008;
• Peugeot Rifter;
• Peugeot Traveller.

Коммерческие автомобили Peugeot:

• Peugeot Partner;
• Peugeot Expert;
• Peugeot Boxer;
• Peugeot Bipper.

Поддержка конкретного поколения и электронных блоков зависит от версии DiagBox, архитектуры автомобиля и используемого диагностического интерфейса.

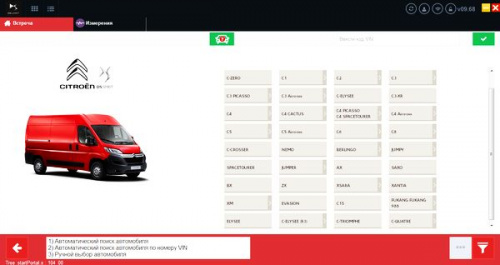

Поддерживаемые автомобили Citroën

Популярные легковые модели Citroën:

• Citroën C1;
• Citroën C2;
• Citroën C3;
• Citroën C3 Picasso;
• Citroën C3 Aircross;
• Citroën C4;
• Citroën C4 Cactus;
• Citroën C4 Picasso;
• Citroën Grand C4 Picasso;
• Citroën C4 SpaceTourer;
• Citroën C5;
• Citroën C5 Aircross;
• Citroën C6;
• Citroën C8;
• Citroën DS3;
• Citroën DS4;
• Citroën DS5.

Коммерческие и пассажирские модели Citroën:

• Citroën Berlingo;
• Citroën Jumpy;
• Citroën Jumper;
• Citroën SpaceTourer.

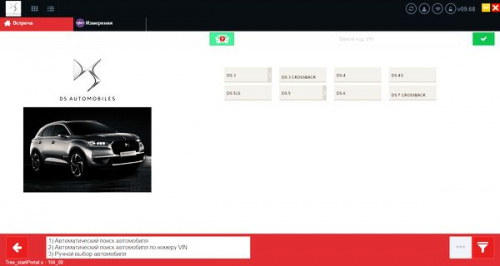

DS Automobiles

DiagBox также используется для автомобилей DS, построенных в рамках диагностической экосистемы PSA/Stellantis.

В зависимости от поколения и версии программы это могут быть:

• DS 3;
• DS 4;
• DS 5;
• DS 7 Crossback;
• другие модели DS соответствующих поколений.

Для современных DS часть функций может зависеть от онлайн-доступа и более новой диагностической инфраструктуры.

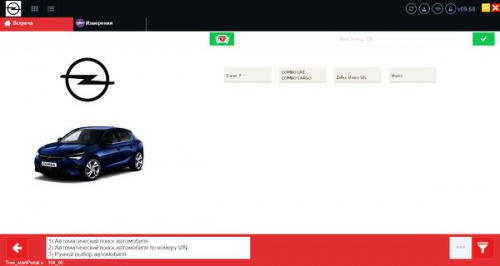

DiagBox и автомобили Opel

После интеграции Opel/Vauxhall в PSA, а затем Stellantis, DiagBox стал применяться и для ряда автомобилей Opel, использующих соответствующие платформы и электронную архитектуру PSA/Stellantis.

Однако DiagBox не является универсальной диагностической программой для всех поколений Opel. Старые модели Opel на архитектуре GM требуют других диагностических решений.

Совместимость DiagBox 9.186 с диагностическими адаптерами

Для полноценной работы с автомобилями Peugeot и Citroën традиционно используется специализированный PSA VCI.

PSA XS Evolution / Lexia 3

Наиболее распространенный интерфейс для работы с DiagBox — PSA XS Evolution производства ACTIA и совместимые интерфейсы, часто называемые Lexia 3 или Lexia 3 Full Chip.

Этот тип VCI применяется для работы с большим количеством Peugeot и Citroën предыдущих поколений и остается основным вариантом для специалистов, обслуживающих старый парк PSA.

Качество совместимых XS Evolution может существенно различаться. Аппаратная ревизия, качество компонентов и прошивка интерфейса влияют на стабильность связи с автомобилем.

DiagBox и современные автомобили

Версия 9.186 содержит данные для значительно более новых автомобилей, чем классические версии DiagBox 7.xx. Однако номер версии программы сам по себе не гарантирует полноценную работу со всеми функциями любого автомобиля определенного года.

На современных моделях результат зависит от:

• электронной архитектуры автомобиля;
• конкретного ECU;
• диагностического интерфейса;
• поддерживаемого протокола;
• наличия защищенного доступа;
• необходимости подключения к онлайн-сервисам Stellantis;
• наличия соответствующих данных в используемой версии DiagBox.

Поэтому правильнее проверять совместимость по конкретной модели, году выпуска и требуемой функции, а не только по условной границе «до определенного года».

DiagBox для Peugeot 208, 2008, 308, 3008 и 5008

Программа востребована при работе с наиболее распространенными современными семействами Peugeot, включая 208, 2008, 308, 3008 и 5008 соответствующих поколений.

Она позволяет выполнять доступную диагностику электронных систем, читать DTC, анализировать параметры и запускать предусмотренные для конкретного ECU процедуры.

Для самых новых поколений и защищенных функций перед заказом рекомендуется отдельно проверить модель, год и задачу.

DiagBox для Peugeot Partner, Expert и Boxer

DiagBox широко используется не только для легковых автомобилей, но и для коммерческого транспорта Peugeot.

Программа полезна при диагностике:

• двигателя;
• систем снижения токсичности;
• коробки передач;
• ABS/ESP;
• Airbag;
• BSI и кузовной электроники;
• сервисных систем;
• других поддерживаемых ECU.

DiagBox для Citroën Berlingo, Jumpy и Jumper

Для коммерческих автомобилей Citroën специализированная диагностика особенно важна, поскольку универсальный OBD-сканер обычно предоставляет доступ только к ограниченной части систем.

DiagBox позволяет работать с электронными блоками на уровне, предусмотренном диагностической архитектурой конкретного автомобиля.

DiagBox и автомобили с дизельными двигателями

Программа особенно полезна при диагностике дизельных Peugeot и Citroën HDi / BlueHDi.

В зависимости от поколения ECU могут быть доступны параметры и сервисные процедуры, связанные с:

• топливной системой;
• давлением в Common Rail;
• форсунками;
• турбонаддувом;
• EGR;
• сажевым фильтром DPF/FAP;
• дифференциальным давлением;
• температурными датчиками;
• системами снижения токсичности;
• другими элементами управления дизельным двигателем.

Диагностика DPF / FAP

Для поддерживаемых автомобилей DiagBox позволяет анализировать параметры системы сажевого фильтра и выполнять предусмотренные производителем сервисные процедуры.

Это может включать просмотр параметров загрязнения, давления, температур, условий регенерации и других данных, доступных в конкретном ECU.

Набор функций зависит от поколения двигателя и системы управления.

Диагностика BSI

BSI — один из ключевых электронных блоков многих Peugeot и Citroën. Он участвует в работе большого количества кузовных и комфортных систем автомобиля.

Через DiagBox для поддерживаемых автомобилей можно выполнять диагностику BSI, читать DTC, просматривать параметры, проводить предусмотренные тесты и работать с доступной конфигурацией.

При изменении конфигурации BSI необходимо точно понимать назначение параметров. Некорректное телекодирование может привести к неправильной работе отдельных систем автомобиля.

DiagBox и универсальный OBD-сканер — в чем разница

Обычный OBD-II сканер в первую очередь ориентирован на стандартизированную диагностику двигателя и систем, связанных с выбросами.

DiagBox разработан для автомобилей PSA и обеспечивает доступ к фирменной диагностической структуре Peugeot, Citroën и DS.

Поэтому с DiagBox можно работать с гораздо большим количеством специализированных электронных систем и сервисных процедур, если они поддерживаются конкретным автомобилем.

DiagBox 9.186 и старые версии 7.xx

Старые версии DiagBox 7.xx по-прежнему могут быть полезны для автомобилей предыдущих поколений, особенно когда основной парк состоит из старых Peugeot и Citroën и требуется проверенная совместимость с определенным XS Evolution.

DiagBox 9.186 ориентирован на более широкий и более новый парк автомобилей, но выбор версии лучше делать исходя из конкретных машин и используемого интерфейса.

Самая новая из доступных версий не всегда является оптимальной для каждой задачи.

Для кого подойдет DiagBox 9.186

• СТО по ремонту Peugeot и Citroën;
• автодиагностам;
• автоэлектрикам;
• специалистам по ремонту электронных систем;
• мастерам по обслуживанию дизельных HDi / BlueHDi;
• специалистам по BSI и кузовной электронике;
• сервисам коммерческих Peugeot и Citroën;
• владельцам автомобилей PSA, самостоятельно выполняющим профессиональную диагностику.

Что DiagBox 9.186 не гарантирует

Чтобы правильно понимать возможности программы, необходимо учитывать следующие ограничения:

• не каждая функция доступна на каждом автомобиле;
• не все телекодирование выполняется офлайн;
• наличие программы не предоставляет автоматически доступ к серверам Stellantis;
• защищенные функции могут требовать авторизации;
• программирование ECU может требовать дополнительного онлайн-доступа и соответствующих прав;
• совместимость современных автомобилей зависит не только от года выпуска;
• наличие модели в программе не означает поддержку абсолютно каждого ее ECU и каждой функции.

Что сообщить для проверки совместимости

Если DiagBox устанавливается для конкретного автомобиля или задачи, перед заказом желательно сообщить:

• марку — Peugeot, Citroën или DS;
• точную модель;
• год выпуска;
• VIN при необходимости более точной проверки;
• какую систему необходимо диагностировать;
• какую функцию необходимо выполнить;
• точную модель диагностического адаптера, если он уже есть.

Это позволит подобрать подходящую версию программы и проверить совместимость имеющегося оборудования.

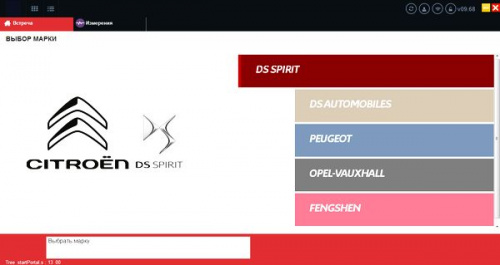

Удаленная установка Peugeot Citroën DiagBox 9.186

MotorState выполняет удаленную установку и настройку DiagBox 9.186 через интернет. Отправлять ноутбук или компьютер для установки не требуется.

Специалист подключается к компьютеру удаленно, устанавливает программное обеспечение, выполняет необходимые настройки и проверяет запуск DiagBox.

Если у вас уже есть PSA XS Evolution, Lexia 3 или другой интерфейс, сообщите его точную модель. При необходимости можно заранее проверить, подходит ли он для требуемого автомобиля и задач.

Схема выполнения заказа

1. Вы оформляете и оплачиваете заказ.
2. Менеджер связывается с вами и уточняет автомобиль, имеющийся диагностический интерфейс и необходимые функции.
3. Согласовывается удобное время установки.
4. При необходимости предоставляется ссылка для предварительной загрузки файлов.
5. Если возникают сложности со скачиванием, специалист помогает удаленно.
6. В согласованное время мастер подключается к компьютеру через TeamViewer или AnyDesk.
7. Выполняется установка и настройка DiagBox 9.186.
8. После завершения проверяется запуск программы.

Дополнительные программы и каталоги Peugeot Citroën

Для ремонта автомобиля одной диагностической программы не всегда достаточно. При поиске запчастей, ремонте механических узлов или работе с электросхемами могут понадобиться специализированные каталоги и техническая документация.

Рекомендуем также обратить внимание на каталог запчастей Peugeot и каталог деталей Citroën.

Также можно ознакомиться с другими программами для Peugeot и Citroën.

Важно перед заказом

Peugeot Citroën DiagBox 9.186 — это специализированное решение для глубокой диагностики автомобилей PSA/Stellantis, но возможности программы необходимо оценивать применительно к конкретному автомобилю.

Если основная задача — чтение ошибок, Live Data, тестирование электронных систем и сервисные процедуры, DiagBox является одним из основных программных решений для Peugeot и Citroën. Если требуется телекодирование, программирование блока, работа с новым автомобилем, лучше заранее сообщить модель, год, VIN, требуемую функцию и имеющийся диагностический интерфейс.
