Установка MAN Cats II 14.1 2014 (Acronis образ) настроенный под DPA5 Nexiq Scanmatik

MAN Cats II 14.1 (2014) — Acronis-образ, настроенный под DPA5, Nexiq, Scanmatik

MAN Cats II 14.1 (2014) — это готовый Acronis-образ сервисной диагностической среды MAN для грузовиков и автобусов серий TGA, TGL, TGM, TGX, TGS и др. Сборка заранее оптимизирована под работу с популярными мультибрендовыми VCI-приборами NEXIQ (USB-Link/USB-Link 2), DPA5 (Dearborn) и Scanmatik (SM2/SM2 Pro), что позволяет выполнять подключение по стандартным протоколам J1939/J1708/K-Line без ручной установки драйверов и длительной конфигурации.

Что представляет собой Acronis-образ

• Полностью подготовленный системный снимок с предустановленным MAN Cats II v14.1 (2014), сервисными компонентами и необходимыми библиотеками связи.
• Установлены и настроены драйверы J2534/PassThru и родные драйверы для DPA5, Nexiq, Scanmatik с корректным привязками в MAN Cats II.
• Оптимизированные параметры COM/CAN для стабильной работы на шине J1939 (250/500 кбит/с), J1708, K-Line (ISO9141/KWP).
• Стандартный набор брендинга и базовых конфигураций MAN: профили моделей, кодировки регионов, шаблоны отчётов.
• Сохранены типичные «Connection Profiles» (профили подключения) для быстрого старта с каждой из поддержанных VCI.

Поддерживаемые адаптеры и особенности настройки

• DPA5 (Dearborn Protocol Adapter 5): выделенные профили J1939/J1708, преднастройки таймингов, корректная работа «2 канала CAN» при необходимости доступа к нескольким подсетям.
• NEXIQ USB-Link / USB-Link 2: активированы нативные драйверы, правильные «Device API» пути, универсальные преднастройки фильтров для ранних/поздних блоков MAN.
• Scanmatik 2 / 2 Pro: установлен SM J2534-пакет, активирован PassThru-режим, проверена совместимость с MAN Cats II для чтения/тестов/сервисных функций по CAN/K-Line.
• В образе уже создана таблица соответствий VCI → MAN Cats II, чтобы исключить «ручную» привязку при первом запуске.

Функциональные возможности MAN Cats II 14.1

• Идентификация ЭБУ: чтение VIN, серий, HW/SW-номеров, версий ПО, конфигурации автомобиля.

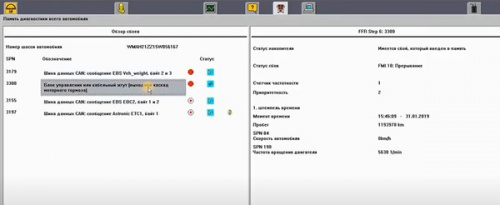

• DTC (ошибки): чтение/очистка кодов неисправностей с расшифровкой по системам, freeze-данные (если поддерживаются), сохранение отчётов.

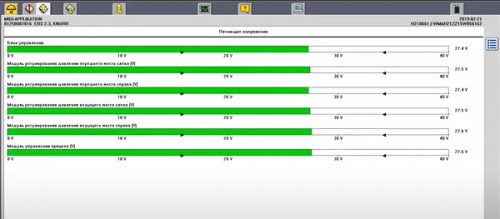

• Live-данные: потоковые параметры (двигатель, трансмиссия, тормозные системы, подвеска, шасси), формирование пользовательских списков, запись логов.
• Активации/тесты исполнительных механизмов: управляемые проверки клапанов, насосов, муфт, вентиляторов, форсунок, дросселей, ламп и пр.
• Сервисные процедуры: адаптации после ремонта, сервисные сбросы, DPF-регенерация (там, где поддерживается), обучение/калибровки датчиков и модулей.
• Параметрирование: изменение конфигурационных параметров в пределах допуска версии 14.1 (ограничения зависят от конкретного ЭБУ и поколения).
• Трансмиссия и ретардер: доступ к модулям ZF AS-Tronic/TraXon (через ECU автомобиля), проверка состояний, чтение/очистка ошибок, базовые адаптации.
• Тормозные системы: диагностика EBS/ABS (Knorr/WABCO), чтение датчиков/контуров, тесты клапанов, согласование контуров.
• Пневмоподвеска (ECAS): чтение уровней, калибровка высоты, проверка клапанных блоков.
• Кузовные/дополнительные системы: FFR, ZBR, LCM, модуль освещения, климат, дверные/прицепные интерфейсы (если присутствуют).
• Отчёты: генерация PDF/печать с результатами DTC, параметров и выполненных процедур.

Охват техники (ориентировочно)

• TGA — ранние поколения с EDC7 и сопутствующими шасси-модулями.
• TGL / TGM — среднетоннажная линейка, EDC7/EDC17, ABS/EBS, ECAS, кузовная электроника.
• TGX / TGS — тяжёлые модели с EDC17, комплексом шасси-модулей, ретардер/AS-Tronic, системами выхлопа EURO IV/V.
• Автобусы MAN (Lion’s Coach/City и аналоги по годам 2014-) — двигатель/трансмиссия, тормозные системы, климат, шасси.

Типичные модули ЭБУ по MAN (примеры)

• Двигатель: EDC7C32, EDC7UC31, EDC17CV41/52 (в зависимости от года/модели).
• Трансмиссия: ZF AS-Tronic/TraXon (через TCU/интеграцию в шине автомобиля).
• Тормоза: EBS (Knorr/WABCO поколения, установленные на MAN), ABS.
• Шасси/электрика: FFR (базовый бортовой модуль), ZBR, LCM, TGW/MSG, ECAS, климат/панель приборов.
• Системы выхлопа: управление AdBlue/SCR, DPF, датчики NOx, дифференциальное давление.

Протоколы и коммуникации

• CAN — ISO 15765 (UDS), J1939 (250/500 кбит/с), расширенные маски/фильтры для стабильной связи.
• J1708/J1587 — для старых платформ/модулей.
• K-Line (ISO9141/KWP2000) — ранние блоки/спецмодули по отдельным цепям.
• PassThru (SAE J2534) — через драйверы адаптеров (применимо к поддержанным задачам в Cats II).

Рабочий процесс (пошагово)

1. Восстановить Acronis-образ на подготовленный ноутбук (желательно SSD, режим AHCI, совместимая версия Windows согласно образу).
2. Подключить выбранный VCI (DPA5/Nexiq/Scanmatik), убедиться, что драйвер отмечен как Ready в «Диспетчере устройств» и в конфигураторе адаптера.
3. Открыть MAN Cats II → выбрать профиль адаптера (предсоздан) → указать тип ТС/модель/год.

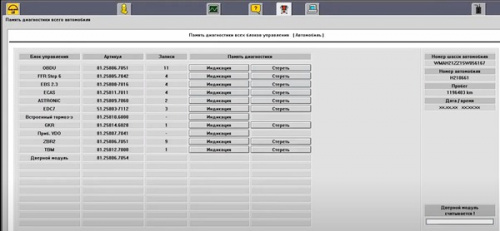

4. Подключиться к ТС, выполнить Full scan (опрос всех систем), сохранить первичный отчёт, после чего переходить к целевым модулям.
5. Выполнить нужные процедуры: чтение DTC, live-данные, активные тесты, адаптации/калибровки, сервисные сбросы, DPF-регенерацию и пр.
6. Сохранить финальный отчёт с отметками о проделанных работах.

Особенности версии 14.1 (2014)

• Стабильная работа со «старыми» и переходными поколениями MAN (до массового внедрения последних платформ и безопасных шлюзов).
• Полный функционал по чтению/очистке ошибок, live-данным и большинству сервисных процедур для линейки до 2014 г. и близких по году.
• Часть новых шасси/ЭБУ после 2015+ может требовать более свежих версий ПО — это нормальная особенность Cats II 14.1.

Рекомендации по оборудованию

• Ноутбук с SSD, 8 ГБ RAM и исправной аккумуляторной батареей — для устойчивой работы в «полевых» условиях.
• Качественные OBD/«MAN-кабели» и питание ТС в номинале (особенно во время активных тестов и адаптаций).
• Для DPA5/Nexiq — актуальные драйверы уже в образе; при замене устройства на новую ревизию — проверить версию драйвера.

Что даёт готовый образ именно под DPA5/Nexiq/Scanmatik

• Экономия времени: сразу после восстановления образа можно подключаться к ТС без «танцев» с драйверами и API.
• Минимум конфликтов: заранее устранены типовые несостыковки версий драйверов/библиотек, из-за которых MAN Cats II не видит VCI.
• Стабильность: проверенные профили таймингов для J1939/J1708/K-Line уменьшают обрывы связи и «зависания» сессий.

Типовые сценарии применения

• Первичная диагностика перед покупкой/ремонтом, формирование отчёта по всем системам ТС.
• Поиск причин «Check Engine»/ламп ABS/EBS/ASR, анализ живых параметров, сравнение осей/контуров.
• Сервисные процедуры после ремонта: калибровки датчиков, адаптации исполнительных механизмов, DPF-регенерация.
• Контроль состояния трансмиссии (AS-Tronic/ретардер), чтение ошибок и проверка базовых параметров.
• Обслуживание автобусных шасси MAN: двигатель, тормозные системы, климат, электроника кузова.

Схема выполнения заказа:

1. Оплата заказа.
2. С Вами связывается менеджер сайта, согласовывает дату и время для установки ПО.
3. Далее предоставляем Вам ссылку для скачивания данного ПО, Вы выполняете ее загрузку на свой компьютер (при возникновении трудностей, наш специалист в удаленном режиме помогает в ее скачивании).
4. В условленное время мастер подключается к вашему компьютеру и проводит установку и настройку данной программы.
5. Мы сопровождаем Вас на всех этапах установки ПО.
